《静电防护之人、机、料、法、环》线上课圆满结课

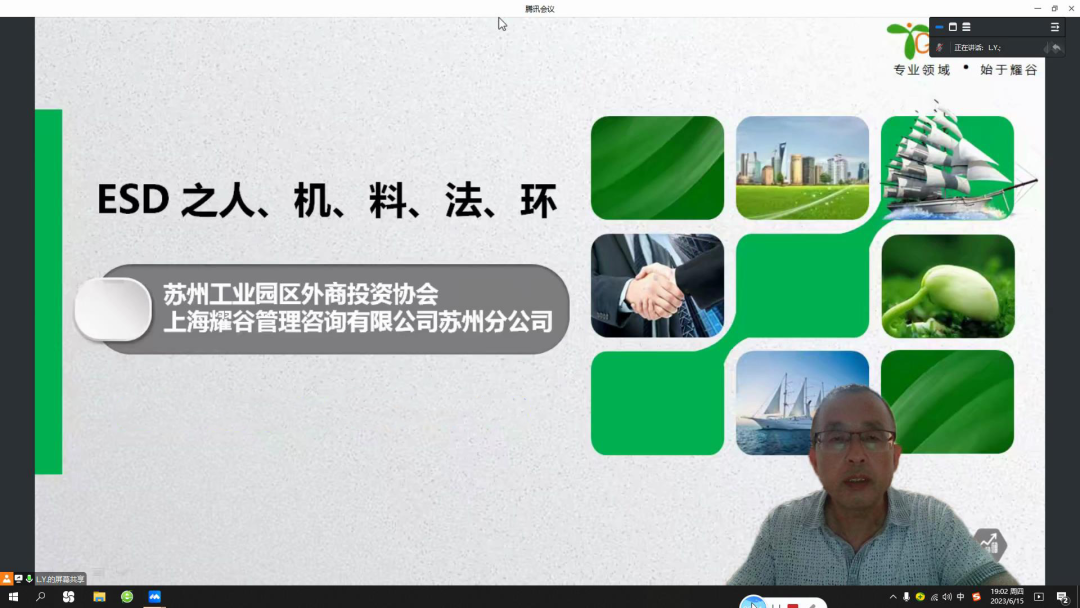

6月15日晚，耀谷咨询与外企协会联合举办的线上课程《静电防护之人、机、料、法、环》如期与大家见面，课程吸引近30位企业相关人员齐聚腾讯会议，共同探讨在生产现场做静电防护时如何对人、机、料、法、环几个环节进行管控。

人机料法环是对全面质量管理理论中的五个影响产品质量的主要因素的简称。人，指制造产品的人员；机，制造产品所用的设备；料，指制造产品所使用的原材料；法，指制造产品所使用的方法；环，指产品制造过程中所处的环境。

刘老师讲道，企业生产牵扯部门工艺流程非常复杂，涉及到的静电防护范围也很广，因此，在应用时标准化程度还不够，也容易遭到客户投诉，他基于HBM100V、CDM200V、孤立导体35V国际上三大主流模块向大家细致展开当下五大因素的标准化要求。

人：

静电服：

a，普通静电服的袖对袖电阻小于1X10^11欧姆。

b，实现人体接地的静电服的对地电阻小于1X10^9欧姆。

c，带有腕带接地系统的静电服的对地电阻小于3.5X10^7欧姆。

d，摩擦电压小于100v (行业内要求)。

静电鞋:

a，静电鞋/人体鞋装的电阻小于1X10^9欧姆。

b，人体穿着静电鞋在防静电地板上的行走电压要小于100V。

手套、手指套:

标准没有强制要求。行业内做法:

a，电阻小于1X10^11欧姆;部分企业小于1X10^9欧姆。

b，摩擦电压小于100V。

手腕带:(5/6/7)

a，内环电阻小于1X10^5欧姆。

b，内置保护电阻等于1X10^6欧姆 (0.8~1.2M Ohm)。

c，外环电阻大于1X10^7欧姆。

d，佩戴后系统阻值小于3.5x10^7欧姆。

人体行走电压：100V

机：

小型交流设备和工具:

电烙铁:新购漏电流小于10mA、漏电压小于20mV、接地电阻小于2欧姆。使用中电烙铁的接地电阻小于10欧姆。

其它交流工具参考执行。

小型交流设备的电源插头要用三插形式。

绝缘部件，按2000V/12英寸、125v/英寸控制 (部分企业100v)。

孤立导体，通过接地或离子消除的办法，将孤立导体的电位控制在35V以下。

交流设备ESD管控三原则:

固定部件硬接地

移动部件软接地

绝缘部件控电压

料：

用于作业面的材料:

拆、焊、组装、运输、存储ESD敏感元器件的作业面或设备等材料的对地电阻小于1X10^9欧姆。如：工作台面、贴片机的Table、回流焊/波峰焊的轨道、手插夹具、拆焊和焊接夹具等。

用于存储、周转用品的材料:

周转箱、托盘、周转车、货架、地板、椅子等电阻小于1X10^9欧姆。

用于包装的材料:

包装材料的电阻要小于1X10^11欧姆，低带电 (起电)性，摩擦电压小于100V。

其它用途的材料:

非作业面和包装用途的材料，如测试夹具、真空吸笔设备安全门等，摩擦电压小于100V。

法：

直接接地:

交流设备、有源工具、防静电地板、工作台、固定的货架和料车、手腕带插座等。接地地系统的接地桩对地电阻小于1 (2) 欧姆。公共接地点对地电阻小于4 (6) 欧姆。

间接接地:

人员、防静电椅子、移动的货架和料车、周转用料箱和托盘等 (对地电阻小于1X10^9欧姆)。

静电源控制:

清理，与生产无关的或者非必须的静电源清理出EPA区域。

远离，与敏感元器件保持安全距离。按2000V/12英寸、125v/英寸控制(部分企业100V)。

隔离，将类似图纸、作业指导书、跟踪卡等，使用屏蔽袋/防静电袋包装。(电阻小于1X10^11欧姆的低带电性 (通常小于100V) 材料)。

更换材料，将不防静电的材料更换为防静电材料。(导电或耗散材料，电阻小于1X10^9欧姆或者电阻小于1X10^11欧姆的低带电性(通常小于100V) 的材料)。

喷涂或浸泡，将不防静电的材料使用防静电液喷涂或浸泡，使之变成短期内防静电的材料。(只使用一种经过评估的防静电液)

离子化处理，使用离子风机消除(消散时间20S或自定义/离子平衡度小于35v)。

企业ESD控制体系的建立:

组织架构，专职或兼职的ESD经理或协调员。

标准的选择，ANSI/ESD S20.20-2021,行业标准，企业标准。

体系文件，程序控制文件是企业所有从事ESDS操作的最高指引。

检测手段，必要的检测仪器;正确的测试方法;证据的保留。完善的品质验证和符合性验证。

稽核手段，通过定期和不定期的稽核，验证ESD体系的运转效率:发现和纠正问题。

持续改进，通过内外部培训和自我学习，不断提升ESD防护知识。

环：

温度:

15-30°C:行业内普遍选用的温度控制范围。

湿度:

30%-70%RH:美标TR20.20里推荐的控制范围。

静电放电导致的产品失效问题对制造成本、产品质量和可靠性以及企业利润的影响越来越大，这也是静电防护问题越来越受到重视的原因。希望通过本次课程能对各企业相关人员在日常工作中有所帮助，在静电防护问题上更为谨慎，在操作过程中更顺利。
